Javor - CZFree Access Point

Javor (dříve MAP03) je jeden z modřanských přípojných bodů sítě CZFree.
Nachází se na křižovatce ulic Na Havránce a K Vltavě a pokrývá oblast směrem na sever.
Na AP běží DHCP server pro automatické přidělování IP adres klientům.
Správce AP: Lukáš Turek (8AN), e-mail: 8an@praha12.net, Jabber: 8an@praha12.net.
Další informace o modřanském segmentu sítě můžete získat na www.praha12.net nebo ve fóru sítě CZFree.
A pokud již jste připojeni do CZFree, můžete se podívat na stránku přímo na AP Javor: javor.praha12.czf.

Konfigurace
ESSID: MAP03.CZFree.Net
Kanál: 1
Polarizace: horizontální
MAC: 00:60:B3:6D:5E:1E
Anténa: sektorová 10.5dB, 180° horizontálně, 32° vertikálně, směr severovýchod (viz panorama)
Operační systém: FreeBSD 6.2-RELEASE
Hardware: Pentium4 2.9 GHz, 512MB RAM, 30GB disk, 2x Z-COM XI-626, 6x Atheros 5212

Historie

listopad 2002 - Připojil jsem se do sítě CZFree
13.10.2003 - Začátek budování AP
14.10.2003 - Instalace antény
16.10.2003 - Dokončení provizorní konfigurace, již by mělo být možné se připojit
19.10.2003 - Oprava chyby v konfiguraci, tak teď by to snad mělo jít...
20.10.2003 - Aktualizace této stránky, přidání panoramatické fotky
11.11.2003 - Další oprava, funguje DHCP i DNS (ověřeno)
17.11.2003 - Funguje Zebra (dynamické routování)
21.11.2003 - Konfigurace je snad konečně hotová a funkční
22.11.2003 - Uptime routeru 1 měsíc :-)
5.12.2003 - Úprava QoS
6.12.2003 - Výměna antény za 180° sektorovku směrem na severovýchod
11.12.2003 - Výpadek DNS (asi 12 hodin) :-(
12.12.2003 - Nastaveno sekundární DNS, už by se to nemělo opakovat
30.1.2004 - Uptime 100 dní :-)
2.2.2004 - Konečně mám směrový spoj na MAP01, doteď jsem byl normální klient AP
11.2.2004 - Konečně jsem rozchodil stránku s informacemi o připojených klientech, signálu apod.
20.2.2004 - Spustil jsem DC (Direct Connect) Hub na adrese 10.27.67.5:4411.
4.4.2004 - Výpadek MAP01, spojil jsem to dočasně přes Bluehillz. Packetloss 50%, ale lepší než nic.
5.4.2004 - MAP01 už jede, vracím vše do původního stavu.
6.4.2004 - Neštěstí nechodí nikdy samo. V 5:00 router zatuhnul, nejspíš po pravidleném resetu wlan1.
Že by to nějak souviselo s těmi včerejšími divnými hláškami o wlan0? Každopádně pokud se to
bude stávat jednou za 170 dní, tak se to ještě dá vydržet. Router jsem znovu nahodil v 8:00.
7.4.2004 - Po rebootu přestalo fungovat zobrazování signálu klientů, předělal jsem to čistším způsobem.
14.4.2004 - Oficiálně vzniklo sdružení Praha12.Net (byly sepsány stanovy a organizační řád)
18.4.2004 - Upgrade hardware routeru (z AMD k5 100MHz 32MB na Pentium MMX 200MHz 64 MB).
Nevyskytl se žádný problém, výpadek byl jen několik minut.
23.4.2004 - Změna jména AP z MAP03 na "Javor", což bylo doteď jen hostname. ESSID zatím zůstává stejné.
12.5.2004 - Vznik sdružení byl oznámen klientům
19.5.2004 - Spuštěno připojení do Internetu přes optický kabel od UPC, zvyšuje se rychlost připojení klientů.
24.6.2004 - Konečně jsem udělal poslední zkoušku, takže už mám zase čas na AP.
26.6.2004 - AP Javor bude přecházet na FreeBSD, minidistribuce LEAF/Bering už nestačí. Začínám s instalací.
30.6.2004 - AP přechází na FreeBSD. Všechny služby fungují jako dříve, ale pár věcí je ještě potřeba doladit.
2.7.2004 - Přepsal jsem CGI skript na zobrazování síly signálu pro FreeBSD a doplnil skript na test spojení.
11.7.2004 - Na žádost přidán 10MB testovací soubor náhodných dat.
28.8.2004 - Objevil se 50% packetloss u všech klientů. Nejspíše to bylo Wi-Fi kartou, ne rušením,
protože po pár experimentech se karta zbláznila úplně, pomohl až reboot.
Snad se tím problém vyřešil.
15.11.2004 - Konečně jsme nasadili naše první optické pojítko Ronja.
Spojuje routery Topol a Bluehillz. Měl by se zlepšit ping do Internetu a snad i snížit packetloss.
19.11.2004 - Tak Ronja moc dlouho nevydržela, stačil trochu silnější vítr :-(
23.11.2004 - Upgrade routeru na FreeBSD 5.3-RELEASE (naštěstí bez výpadku)
5.12.2004 - Uplink byl přepojen z Topolu na Bluehillz, AP je tedy jen 1 hop od připojení do Internetu.
Zároveň byla nainstalována nová 24dB anténa. Kvalita spojení vzrostla skoro dvojnásobně.
11.12.2004 - Vytuhává karta pro spojení na Bluehillz, dneska jsem kvůli tomu musel rebootovat hned dvakrát.
A navíc jede download na AP maximálně 256kbit, nejspíš od upgradu.
Nějak se mi to FreeBSD přestává líbit.
16.1.2005 - Začaly první práce na Ronja spoji na Bluehillz: byl namontován držák na komín.
23.1.2005 - Konečně jsem vyřešil problém s downloadem, je to problém FreeBSD 5.3, dal jsem tam jádro z 5.2.1.
24.1.2005 - Začínám spouštět systém načítání konfigurace z databáze.
5.2.2005 - Začala instalace optického pojítka Ronja pro spojení Javor-Bluhillz (dnes se pracovalo na Bluehillz).
6.2.2005 - Instalace pokračovala na Javoru, ale kvůli problémům s držáky se spoj nepovedlo zaměřit.
8.2.2005 - Po drobné ůpravě držáků se povedlo zaměřit směr Bluehillz->Javor, ale stejně to nejede.
11.2.2005 - Po dalších experimentech jede směr Bluehillz->Javor, opačný chvíli fungoval, ale teď už ne.
3.9.2005 - Experimentů s Ronjou mezitím proběhlo mnoho, ale až dnes se to podařilo zaměřit tak,
že data tekla oběma směry. Ale zaměrení není úplně dokonalé, spoj má packetloss 3%.
A navíc je ještě potřaba dotáhnout držáky, musíme se tedy sejít ještě jednou.
5.9.2005 - Pokus o dozaměření skončil fiaskem, směr Javor->Bhillz nejede vůbec.
9.9.2005 - Snažil jsem se zaměřovat podle packetlossu, ale pod 3% packetloss na uploadu jsem se nedostal.
Taky se mi povedlo několik výpadků, za které se omlouvám. NOTE TO SELF: kontroluj firewall.
15.9.2005 - Další zaměřování Ronjy, tentokrát konečně úspěšné, oba směry mají signál 400mV.
Zjistil jsem, že packetloss nezpůsoboval špatný signál, ale switch na Bluehillz.
24.9.2005 - Celodenní výpadek, předělávala se komplet technologie na Bluehillz.
Je tam jiný switch, ale s ním Ronja prozměnu nejede vůbec.
25.9.2005 - Ronja konečně jede! Nový switch je bez problémů, jen se musely přehodit propojky v twisteru.
26.9.2005 - Začal jsem s upgradem na FreeBSD 6.0. Bohužel se vyskytly komplikace, které způsobily výpadek.
27.9.2005 - I přes problémy se upgrade povedl. Konečně po víc než roce jede WiFi AP na plných 11Mbit.
28.10.2005 - Ronja vypadla, a tentokrát to nebude klasický výpadek kvůli mlze. Jede jenom v noci.
30.10.2005 - Teď už Ronja nejede ani v noci a WiFi spoj je přetížený, čím dál lepší...
4.2.2005 - První pokus o instalaci nového uplinku v 5GHz pásmu, ale Atheros karta si nerozumí s deskou :-(
19.2.2005 - Zaměřil jsem parabolu na 5G, ale pořád nemám nový router, aby fungovala 5G karta.
4.3.2005 - Výměna HW (doteď tam bylo Pentium MMX 200MHz, 64MB RAM).
5.3.2005 - Konečně funguje uplink na 5.4 GHz! Zatím jen 18Mbit, ale pořád je to výrazné zlepšení.
30.6.2005 - Byl vybudován nový 5 GHz spoj na Buk
15.7.2005 - Byl postaven další 5 GHz spoj na Habr, Javor má tedy celkem 4 uplinky a 1 AP sektor.

Fotky výhledů

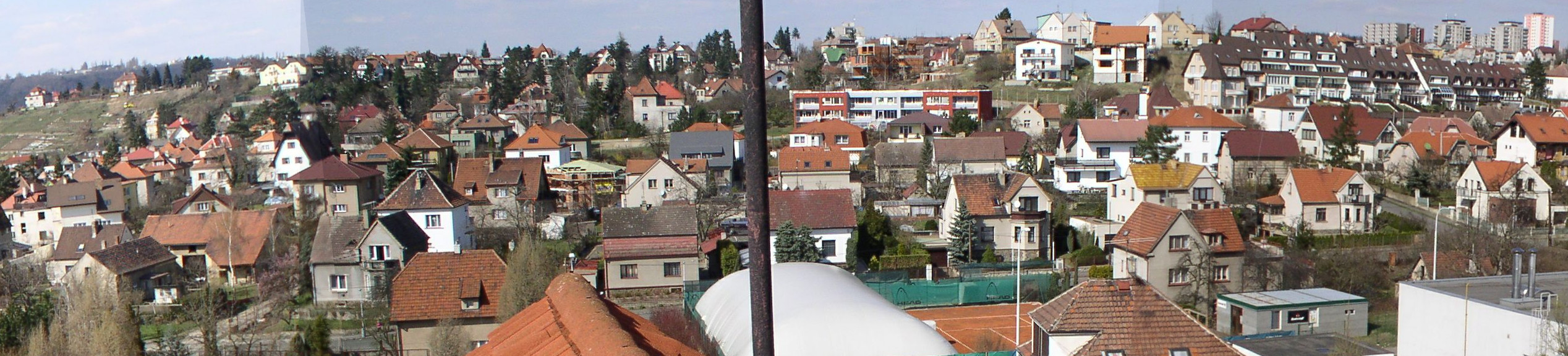

panorama: pokud se uvidíte na této fotce, určitě se můžete připojit.
panorama

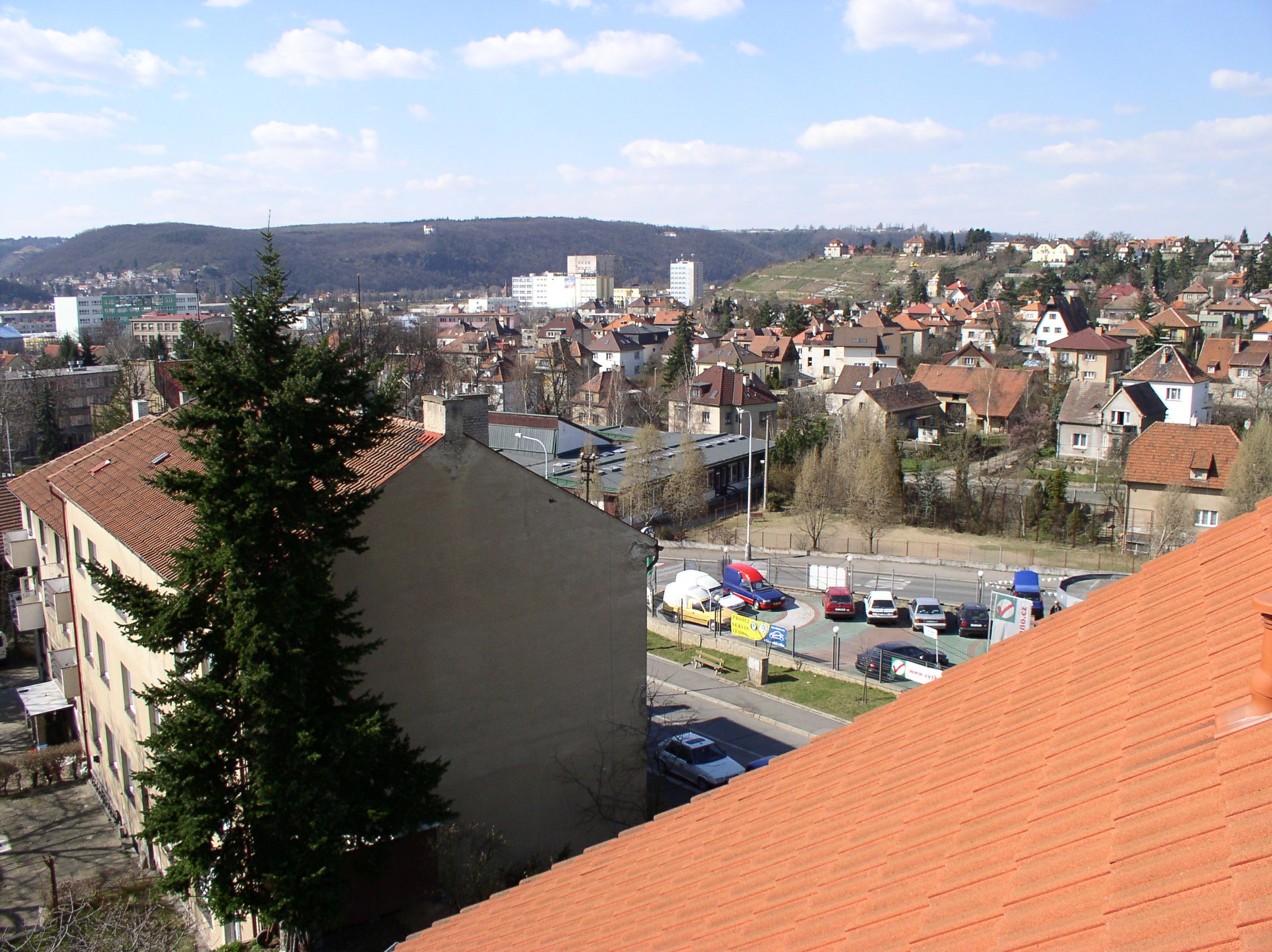

Foto celých 360° (pro orientaci):
Modřanské sídliště (V)
výhled V
Čechova čtvrť, Baba (JV)
výhled JV
Směr MAP-01 (J)
výhled J
Tohle není moc užitečná fotka... (JZ)
výhled JZ
Část Dolních Modřan (JZZ)
výhled JZZ
Dolní Modřany, v dálce Chuchle (SZZ)
výhled SZZ
Směr Platan - MAP02 (SZ)
výhled SZ
Holý vrch (S)
výhled S
Tylova čtvrť (SV)
výhled SV

Poslední aktualizace 27.9.2005.
